疊層振動篩
疊層振動篩是一款專門針對潮濕細顆粒物料高效篩分的振動篩產品，占地面積較小，但是卻擁有超高的容量，該設備采用高質量、高開孔率防堵耐磨聚氨酯篩網，而且又組成了五層的獨立篩框進行多路并聯，能夠很好的對細粒和微細粒物料進行有效的篩分，在一定程度上大大節省了生產加工中的分級成本，讓潮濕細顆粒的處理效果變的出乎您的想像，對濕式細粒物料分級技術高、篩分效率高、處理能力大，這是以往任何振動篩設備都無法達到的篩分成效，所以能夠給生產企業帶來顯著的經濟效益。
疊層篩優勢
1.該設備占地面積小可實現多路并聯，全部篩框采用疊加的結構形式，擴展了原有的多路給料原理。把多個篩機的有效篩分面積合并成一臺篩機的占地面積，提高了篩分的效率和處理量，使整個設備顯得更加緊湊，也讓生產現場的安裝增加了靈活性。
2.篩框采用橡膠彈簧懸掛支撐，噪音低，功耗小，設備動負荷小，所以對安裝基礎無特殊要求。
3.采用高質量、高開孔率、防堵耐磨聚氨酯篩網，采用專門的分礦器分流和給礦器，強制礦漿分配給礦，使物料在保證大產量的前提下也能均勻的鋪展于篩面，從而降低了礦漿由于過快的流動速度對篩網的沖擊，增加了篩網的使用壽命，平均壽命大于6個月。
4.該設備的表面采用防腐耐磨噴膠處理，篩箱外部全部采用聚氨酯噴涂工藝，噴涂厚度達2-3mm，使篩箱的耐磨腐蝕程度大大提高，篩箱板材采用低合金高強度結構鋼，制作采用數控切割工藝，篩箱整體熱處理消除應力，徹底避免篩箱二次變形，有效的增加了設備的防腐性和耐磨性，從而很好的延長設備使用壽命。
5.在制作時，該設備會設計會變頻控制，可以有效的控制篩分效率。
6.疊層振動篩的振動部件為振動電機，該設備采用雙振動器配置，能耗低，效率高，電機安裝使用螺紋防松技術，不松動，保證振源的可靠性，加上直線式振動運動方式，使得篩分物料的流動區域變長，傳遞速度變快，更大的滿足了篩分能力和篩分效果。
工作原理
市面上的振動篩設備大部分都是由一個獨立的篩框來完成篩分過程的，而疊層振動篩有所不同，較為另類，該設備是由多個篩框，一般有5個篩框，它們是同時獨立進行分級工作的。礦漿物料從分礦器上部或下部給入，經分礦器均勻分成多路，再經給礦軟管分別進入多個給礦器。給礦器把礦漿物料均勻地灑在篩面上端。篩面上的物料由于連續受到高頻率小振幅的振動，在傾斜的篩面上做作連續的跳躍，使物料分散，細粒物料在調勻的過程中透過篩孔，稱為篩下產品，而大于篩孔的物料在傾斜的篩面上作連續的向前跳躍，*后跳出篩網成為篩上產品，完成篩分過程。
技術參數
|
型號 |
寬度
(mm) |
長度
(mm) |
高度
(mm) |
較大動態負載
（Kg） |
靜載荷/重量
（Kg） |
疊層振動篩
單層 |
1643 |
2553 |
2252 |
203--50HZ |
1134 |
|
135--60Hz |
疊層振動篩
雙層 |
1643 |
3186 |
3312 |
203--50HZ |
2722 |
|
135--60Hz |
疊層振動篩
三層 |
1643 |
3834 |
3651 |
203--50HZ |
3402 |
|
135--60Hz |
疊層振動篩
四層 |
1643 |
4569 |
4033 |
203--50HZ |
4082 |
|
135--60Hz |
疊層振動篩
五層 |
1643 |
5131 |
4326 |
203--50HZ |
4990 |
|
135--60Hz |
注：以上疊層振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

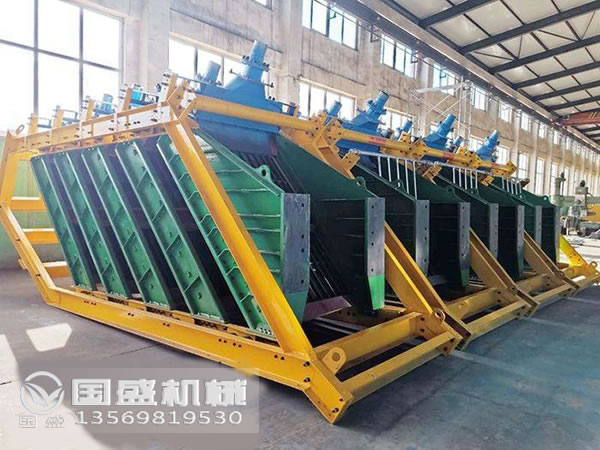

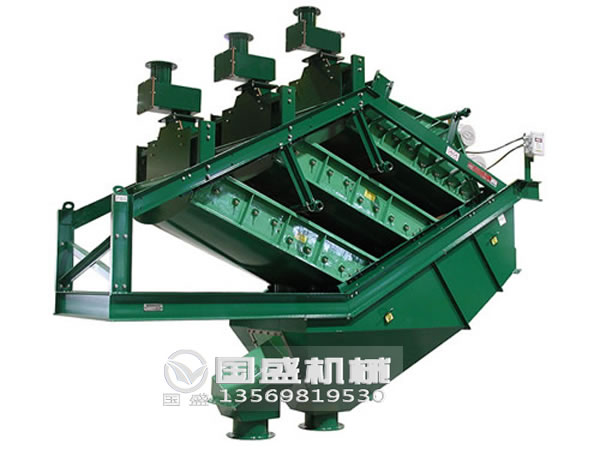

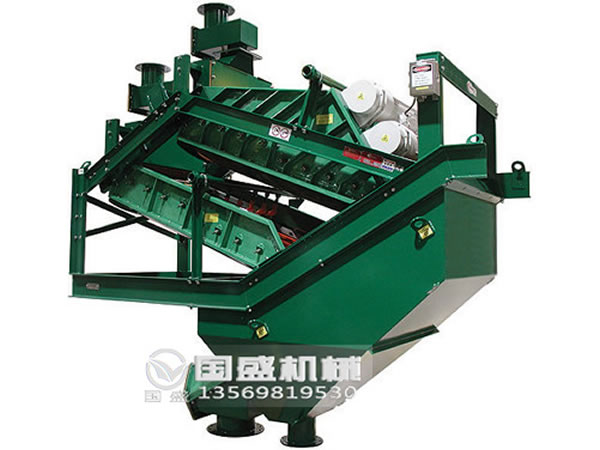

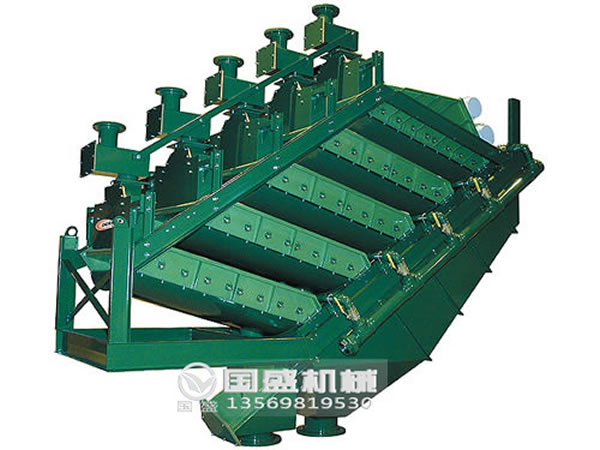

產品結構:
疊層篩特點
1.振動電機的轉速為1750r/min，產生的激振力為7.0~7.3g，自潤滑軸承不用遠程潤滑，從而減少了保養費用，電機噪聲接近80分貝。
2.疊層振動篩應用DERRICK專用波浪型篩網，較平面篩網增加57%~101%的處理面積，處理量增加了125%。
3.配有隨鉆可調系統AWD裝置，通過液壓缸一個人就可以快速、簡便地調節篩箱的坡度，三聯為-1°~5°，四聯為-1°~8°。
