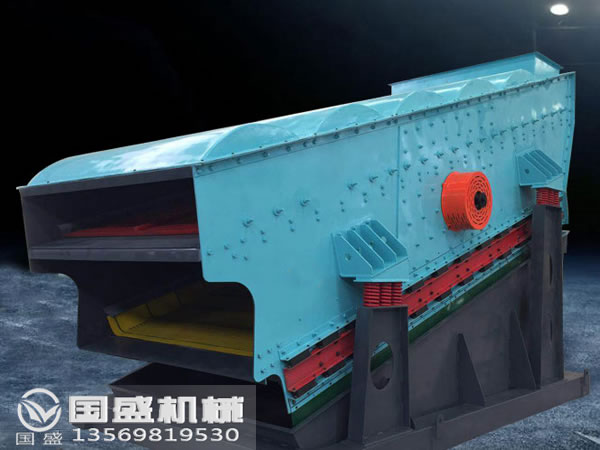

弛張篩

弛張篩是一款專門針對粘性較大、水分較高，而且是細、粘、濕性物料的專業篩分設備，如果所處理的物料中，含有易于堵塞篩網的物料，弛張篩能夠以相對較小的篩網面積達到非常高的篩分效率，并保證篩網不堵塞，根據物料運動自身的規律性，弛張篩可有效的使濕粘物料層松散、分層和透篩，所以被廣泛應用于煤炭、電力、煤化工、冶金、建材等行業。

產品優勢

1.弛張篩采用雙質體亞共振原理，通過傾斜篩箱上安裝的彈性篩面的弛、張運動拋擲物料，振動頻率為每分鐘800次，干法篩分，分級粒度可小到3mm。

2.由于篩面做弛張運動能夠傳遞給物料50G的加速度，所以能夠篩分難篩物料，篩孔不容易堵塞。

3.該設備側部“U”形設計以形成密封，側板無磨損，而且防止了篩上物進入篩下、篩板用楔形橡膠條固定，不需要任何螺栓，拆裝方便、快捷、篩分機轉動部件少，運行可靠性高，日常維護工作量少，利用率高、浮動篩框振幅可調，篩分效率高，處理量大，動負荷小，功耗少，噪聲低，因此應用較為廣泛。

4.篩分機座落在中空的橡膠彈簧上，減振效果好，產生的噪音小，而且橡膠彈簧壽命長。

5.浮動篩框振幅可調，物料振動強度在10-50g范圍內可調從而能夠對難篩物料進行篩分，而且篩分效率高。

6、弛張篩的聚氨酯篩板可以承受50g的振動強度以及每分鐘800次的曲張，篩板使用壽命長、篩機坐落在空心的橡膠彈簧上，產生的噪音小，而且橡膠彈簧壽命長。篩機和支撐結構承受的載荷比傳統的弛張篩小得多（盡管弛張篩能產生50g的振動強度，遠大于傳統篩機的5g）。

7.弛張篩的訂貨周期長，技術先進，但是價格偏貴，使用壽命更長。

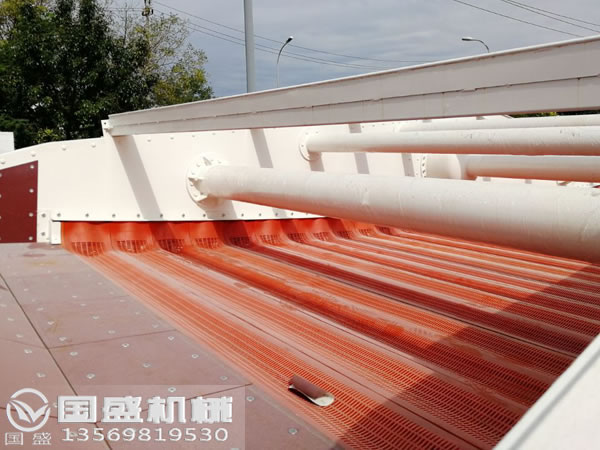

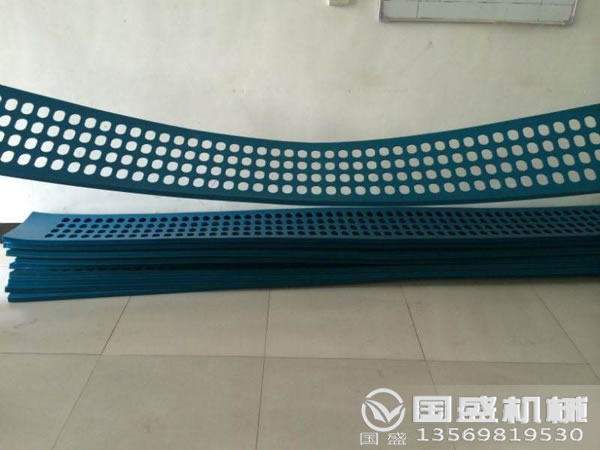

8.該篩板是由澆注機一次成型的聚氨酯彈性體這種聚氨酯篩板的結構設計體驗出聚氨酯彈性體的耐磨性好、彈性好、斷裂伸長率高、耐曲繞的特性。

9.該篩板適用于潮濕物料的篩分具有篩分效率高、使用壽命長、粒度范圍廣、無堵塞、不粘結等特點。

工作原理

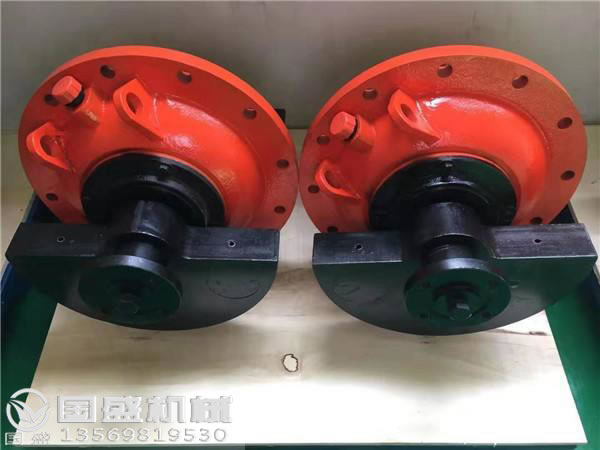

弛張篩由傳統的圓振動篩發展而來，原理為單一驅動產生雙重振動，即通過共振，由一個驅動器提供兩個振動，基本的振動是偏心塊旋轉產生的圓形振動，附加的振動是指由浮動篩框產生的橢圓形振動。彈性聚氨酯篩面的兩端分別安裝在浮動篩框上的固定橫梁和浮動橫梁上，在篩分過程中，聚氨酯篩面連續不斷的擴張、收縮（每分鐘超過800次）從而獲得很高的振動強度（50g），有效的防止了篩孔堵塞。

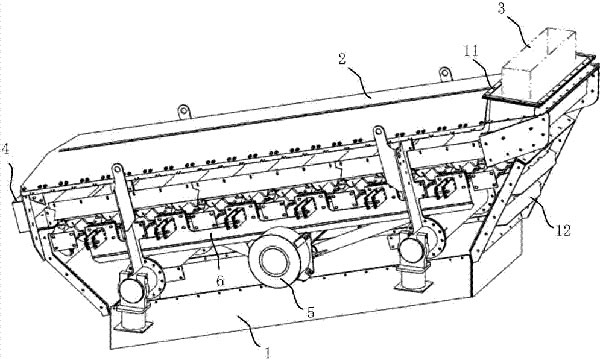

內部原理結構圖紙

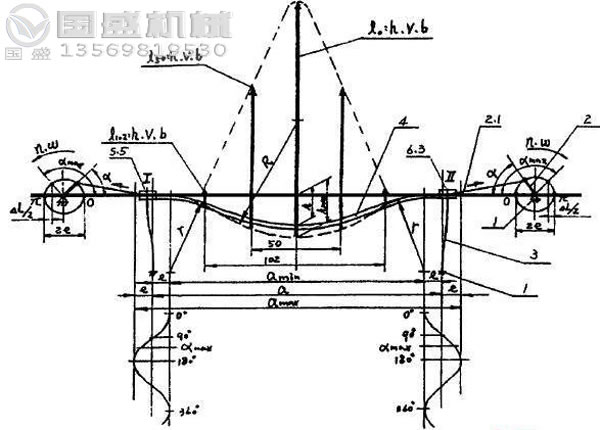

物料篩面運行原理圖

弛張篩型號參數

規格	單層面積（m²）	層數	傾角(°)	粒度(mm)	水份(%)	功率(kw)	產能(t/h)
GSCZS30110	33	1/2	16-25	3-50	≤15	30/55	360
GSCZS3090	27	1/2	16-25	3-50	≤15	30/55	300
GSCZS2790	24	1/2	16-25	3-42	≤15	30/55	260
GSCZS2770	19	1/2	16-25	3-42	≤15	30/55	200
GSCZS2480	19	1/2	16-25	3-35	≤15	30/55	200
GSCZS2465	15.5	1/2	16-25	3-35	≤15	30/55	170
GSCZS2070	14	1/2	16-25	3-30	≤15	30/55	150
GSCZS2055	11	1/2	16-25	3-30	≤15	22/45	120
GSCZS1660	9.5	1/2	16-25	3-25	≤15	22/45	105
GSCZS1650	8	1/2	16-25	3-25	≤15	22/45	90
GSCZS1350	6.5	1/2	16-25	3-20	≤15	18.5/37	70
GSCZS1340	5.2	1/2	16-25	3-20	≤15	18.5/37	60
